Таблица соответствия стандартов крепежа DIN , ГОСТ, ISO
Таблица соответствия крепежа немецкого стандарта DIN, российского стандарта ГОСТ, международного стандарта ISO.
DIN (Deutsches Institut für Normung) - Немецкий институт по стандартизации (член ISO).
ГОСТ (Государственный стандарт) - национальный стандарт РФ, межгосударственный стандарт в СНГ. ГОСТ Р - стандарты, принимаемые только в России.
ISO (International Organization for Standardization) - Международная организация по стандартизации.
DIN ISO - стандарт ISO (Международная организация по стандартизации), принятый Германией как национальный без каких-либо изменений.
EN (EuroNorm) - европейский стандарт, принятый Европейским комитетом по стандартизации CEN (European Committee for Standardization).
DIN EN - немецкое издание европейского стандарта EN без каких- либо изменений.
DIN EN ISO - стандарт, совместно разработанный ISO (Международная организация по стандартизации) и CEN (Европейский комитет по стандартизации), принятый Германией как национальный без каких-либо изменений.
DIN (Deutsches Institut für Normung) - Немецкий институт по стандартизации (член ISO).
ГОСТ (Государственный стандарт) - национальный стандарт РФ, межгосударственный стандарт в СНГ. ГОСТ Р - стандарты, принимаемые только в России.
ISO (International Organization for Standardization) - Международная организация по стандартизации.
DIN ISO - стандарт ISO (Международная организация по стандартизации), принятый Германией как национальный без каких-либо изменений.
EN (EuroNorm) - европейский стандарт, принятый Европейским комитетом по стандартизации CEN (European Committee for Standardization).
DIN EN - немецкое издание европейского стандарта EN без каких- либо изменений.
DIN EN ISO - стандарт, совместно разработанный ISO (Международная организация по стандартизации) и CEN (Европейский комитет по стандартизации), принятый Германией как национальный без каких-либо изменений.

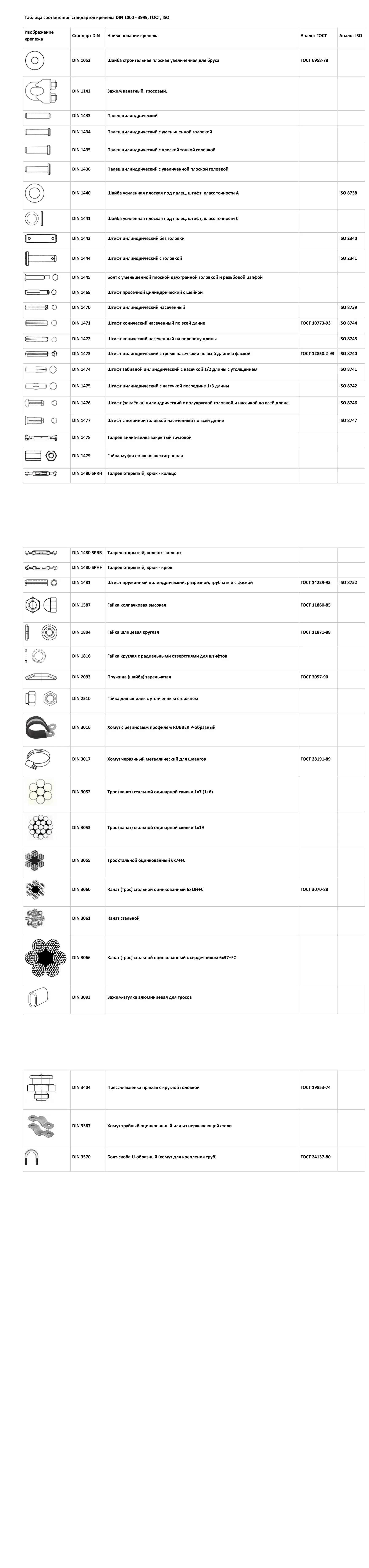

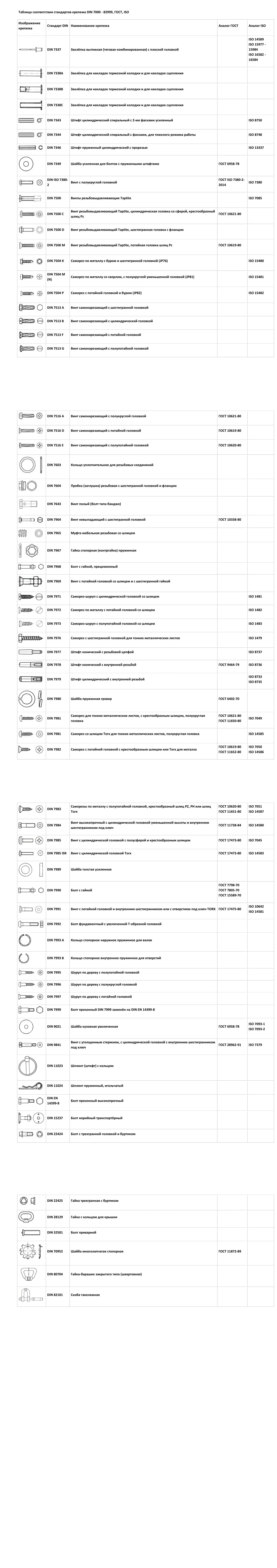

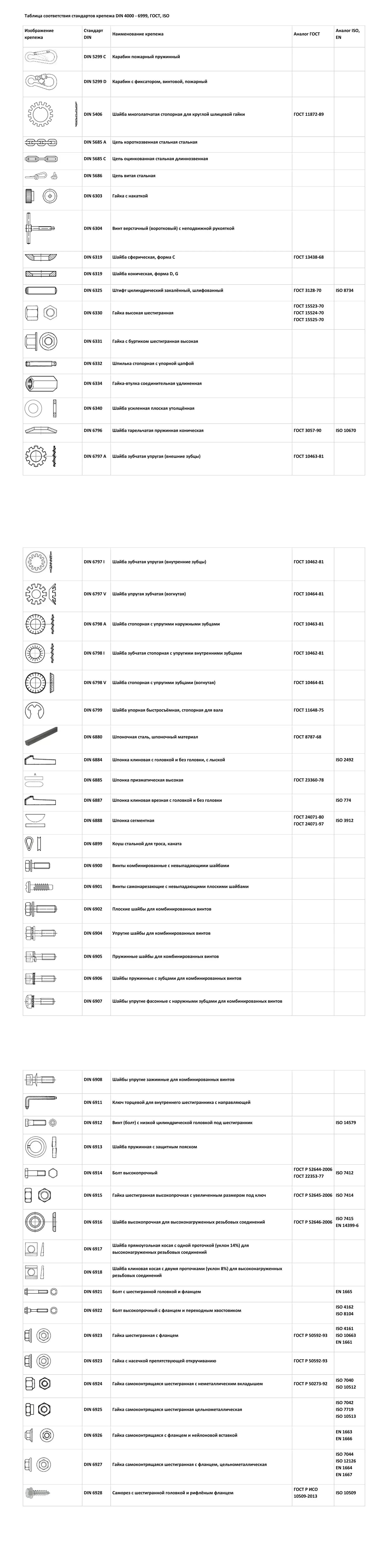

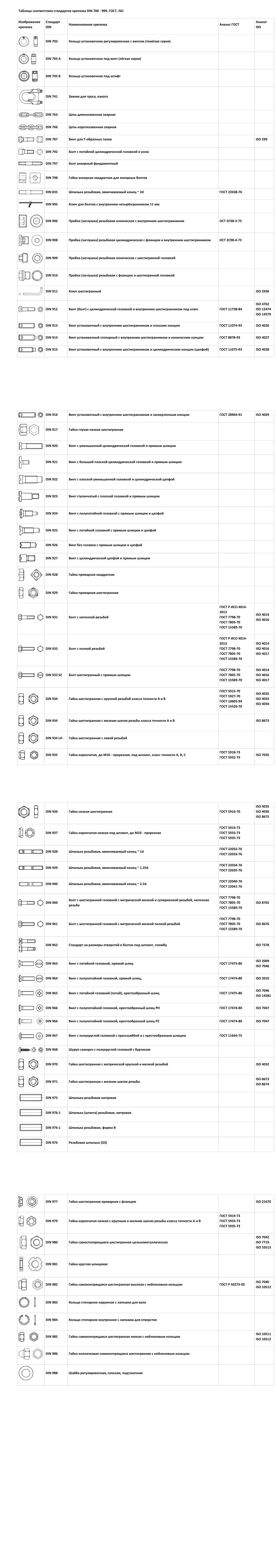

Таблица соответствия стандартов крепежа DIN 1 - 399, ГОСТ, ISOПодробно- Таблица соответствия стандартов крепежа DIN 400 - 699, ГОСТ, ISOПодробно
Соответствие стандартов крепежа: DIN, ГОСТ и ISO
В машиностроении, строительстве и других отраслях, где требуется надёжное соединение деталей, критически важно правильно подбирать крепёжные изделия. Однако многообразие стандартов (DIN, ГОСТ, ISO) нередко создаёт путаницу. Разберём, как соотносятся немецкие нормы DIN с российскими ГОСТ и международными ISO.
Почему важно понимать соответствие стандартов?
Использование крепежа, не соответствующего проектным требованиям, чревато:
- снижением прочности соединения;
- нарушением взаимозаменяемости деталей;
- проблемами при сертификации продукции;
- дополнительными затратами на закупку «правильного» крепежа.
Знание аналогов позволяет:
- подбирать заменители при отсутствии нужного изделия;
- работать с импортными чертежами и спецификациями;
- оптимизировать закупки.
Основные стандарты и их сфера применения:
1. DIN (Deutsches Institut für Normung)Немецкая система стандартов, широко распространённая в Европе. Диапазон охватывает:
- винты и болты различной формы (например, DIN 7985 — винт с полукруглой головкой);
- гайки (например, DIN 934 — шестигранная гайка);
- шайбы (например, DIN 125 — плоская шайба);
- штифты, шпильки и др.
2. ГОСТ (Государственный стандарт РФ/СССР)Российские нормы, действующие на территории СНГ. Ключевые стандарты для крепежа:
- ГОСТ 7798‑70 — болты с шестигранной головкой;
- ГОСТ 5915‑70 — гайки шестигранные;
- ГОСТ 11371‑78 — шайбы плоские.
3. ISO (International Organization for Standardization)Международные стандарты, признанные во многих странах. Примеры:
- ISO 4014 — болты с шестигранной головкой;
- ISO 4032 — гайки шестигранные;
- ISO 7089 — шайбы плоские.
Принципы сопоставления стандартов:
Соответствие между DIN, ГОСТ и ISO не всегда точное. Возможны различия:
- в размерах (диаметр, шаг резьбы, длина);
- в материалах и покрытиях;
- в допусках и классах прочности;
- в форме головок и проточек.
Для корректного подбора аналога нужно сверяться с таблицами соответствия и техническими условиями (ТУ) конкретных изделий.
Примеры соответствия (упрощённо):
Ниже — ориентировочные аналоги для распространённых изделий. Перед применением уточняйте данные в актуальных справочниках!
1. Болт с шестигранной головкой
* DIN 931 → ISO 4014 → ГОСТ 7798‑70;
* DIN 933 → ISO 4017 → ГОСТ 7805‑70.
2. Шестигранная гайка
* DIN 934 → ISO 4032 → ГОСТ 5915‑70.
3.Плоская шайба
* DIN 125 → ISO 7089 → ГОСТ 11371‑78.
4.Винт с полукруглой головкой
* DIN 7985 → ISO 7045 → ГОСТ 17473‑80.
5. Пружинная шайба (гровер)
* DIN 127 → ISO 7089 → ГОСТ 6402‑70.
Как найти точный аналог?
1. Используйте официальные таблицы соответствияИздаются производителями крепежа и отраслевыми ассоциациями. Например, каталоги компаний Bosch, Würth, Tech-KREP.
2 Проверяйте размеры и параметры.
Сравните:
* диаметр резьбы (d);
* шаг резьбы (P);
* длину стержня (l);
* размер под ключ (S);
* класс прочности (например, 8.8, 10.9).
3. Учитывайте материалы и покрытияНапример, DIN может предусматривать оцинкованное покрытие, а ГОСТ — фосфатирование.
4. Консультируйтесь с поставщиками. Крупные дистрибьюторы имеют базы данных по взаимозаменяемости.
Рекомендации по применению:
1. Для импортозамещения. Если проект разработан по DIN, ищите ГОСТ-аналоги с теми же d, P и классом прочности. Проверяйте допуски по ISO 261/262.
2. Для экспортаПри поставке в ЕС предпочтительны ISO или DIN. Убедитесь, что ГОСТ-изделия соответствуют европейским требованиям (например, REACH).
3. В смешанных проектахФиксируйте в документации, какой стандарт используется для каждого узла. Избегайте «смешения» DIN и ГОСТ в одном соединении.
Где искать актуальные данные?
1. Официальные источники:
- сайт DIN (www.din.de);
- портал Росстандарта (www.gost.ru);
- база ISO (www.iso.org).
2.Справочники и каталоги:
- «Крепежные изделия. Справочник» (изд. «Машиностроение»);
- онлайн-базы Allfasteners, Boltscience.
Программы для проектирования:
- AutoCAD, SolidWorks — содержат библиотеки стандартов.
Соответствие DIN 7000–82999, ГОСТ и ISO это не жёсткая таблица, а ориентир. Для надёжного подбора крепежа:
- всегда сверяйтесь с актуальными версиями стандартов;
- проверяйте геометрические и механические параметры;
- учитывайте условия эксплуатации (влажность, нагрузки, температуру).
Только комплексный подход гарантирует, что выбранное изделие обеспечит требуемую прочность и долговечность соединения.
